母线加工中心

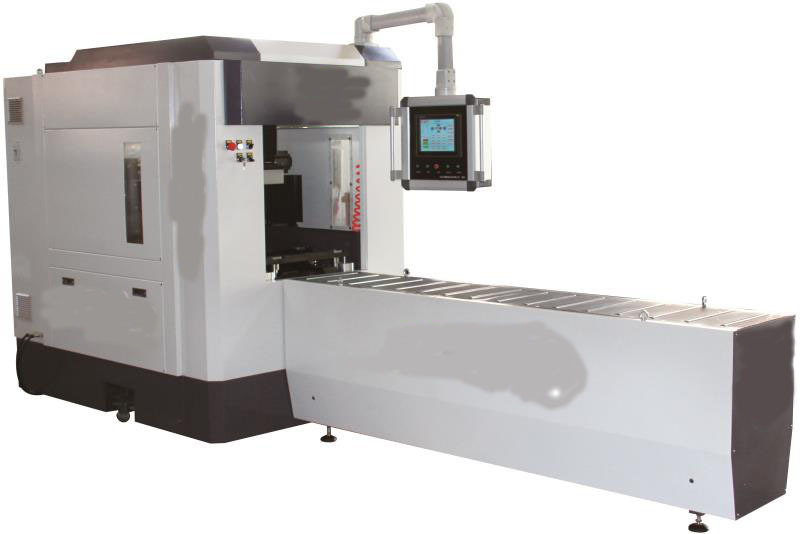

母线圆弧加工中心
品牌：钨钢
型号：0.05mm 0.06mm 0.075mm 0.1mm 0.15mm 0.25mm
描述：本机主要功能是专门针对铜排端头进行圆弧加工，主要用于厚度为4-16mm、宽度为 25-160 的铜铝母线排进行铣角、圆弧角等外形加工。结构简单、使用方便。
型号：0.05mm 0.06mm 0.075mm 0.1mm 0.15mm 0.25mm
描述：本机主要功能是专门针对铜排端头进行圆弧加工，主要用于厚度为4-16mm、宽度为 25-160 的铜铝母线排进行铣角、圆弧角等外形加工。结构简单、使用方便。
详情电话咨询 主要技术参数：
名称 | 单位 | 参数 | ||
公称压力 | 冲孔单元 | kN | 600 | |
剪切单元 | kN | 600 | ||
压花单元 | kN | 600 | ||
模位数量 | 冲孔单元 | 个 | 6 | 8 |
剪切单元 | 个 | 1 | 1 | |
压花单元 | 个 | 1 | 0 | |
打击频率 | HPM | 120次/分 | ||
控 制 轴 数 | 轴 | 4 | ||
最大加工尺寸 | mm | 16×200 | ||
孔距控制精度 | mm/m | ±0.20 | ||
最大冲孔直径 | mm | Ø4.3-35（圆孔） | ||
最大压截面积 | mm2 | 200×50 | ||
X轴最高定位速度 | m/min | 75 | ||
X轴最大有效行程 | mm | 2000 | ||
Y轴最高定位速度 | m/min | 35 | ||
Y轴最大有效行程 | mm | 960 | ||
Z轴最大行程 | mm | 310 | ||
冲压缸行程 | mm | 45 | ||
最大允许板材 | mm | 6000×200×16（长×宽×厚） | ||
最小允许板材 | mm | 20×3（宽×厚） | ||
主机站地面积： | mm | 10500×2900×1700（长×宽） | ||
电源总功率 | kW | 18 | ||
三．主要配件选用：
电气部分： | ||||||||||
序号 | 名 称 | 品 牌 | 序号 | 名称 | 品牌 | |||||
1． | 主电机 | ABB | 2． | 可编程控制器 | 德国倍福BECKHOFF | |||||
3． | 伺服电机 | ABB | 4． | 中间继电器 | ||||||
5． | 伺服驱动器 | ABB | 6． | 计算机 | 研祥EVOE | |||||
7. | 交流接触器 | 西门子Siemens | 8． | 热继电器 | 西门子Siemens | |||||
9． | 直流电源 | 西门子Siemens | 10． | 空气开关 | 西门子Siemens | |||||
11. | 感应开关 | 德国巴鲁夫BALLUFF | 12. | 直线位移传感器 | 德国巴鲁夫BALLUFF | |||||
13. | 远程控制模块IO-link： | 德国巴鲁夫BALLUFF | ||||||||
传动、液压系统： | ||||||||||
序号 | 名 称 | 品 牌 | 序号 | 名称 | 品 牌 | |||||
1 | 电磁换向阀 | 德国力士乐 | 2 | 电磁溢流阀 | 德国力士乐 | |||||
3 | 高压油泵 | 意大利马祖奇 | 4 | 精密直线导轨 | 台湾HIWIN/银泰 | |||||
5 | 精密滚珠丝杠 | 台湾HIWIN/银泰 | ||||||||
五．随机配件：
冲孔模具8套、剪刀1付、压花模具1副、维修工具1套、说明书、合格证。
